Lleve su diseño 3D del campo al terreno — control de nivel RTK para Geo-Surface™, AGD, LandXML y otros programas populares de diseño de sistematización.

En un trabajo de sistematización 3D, el corte ancho y el peso parejo de una niveladora de tierras alisan la superficie en menos pasadas que una hoja típica, y su larga distancia entre ejes mantiene una línea estable con la subida y bajada automáticas. El Full Automation Kit agrega nuestra válvula a cualquier niveladora hidráulica, y Ditch Assist maneja la subida y bajada según el diseño 3D. El Guidance Only Kit muestra el corte/relleno en pantalla mientras usted maneja la hidráulica siguiendo las flechas, y puede agregar nuestra válvula después para convertirlo en el Full Automation Kit.

Ditch Assist trabaja solo con la función de subida/bajada. Las funciones de inclinación y ala lateral siguen siendo manuales. En unidades con inclinación, mantenga constante el ángulo de inclinación desde la configuración hasta la nivelación — cambiarlo en medio del trabajo modifica el offset de altura del GPS y saca la niveladora del diseño.

Auto-Ajuste divide los cortes más profundos en pasadas que no superan el corte máximo que usted define, y el mapa de corte/relleno muestra en todo momento cuánto material falta mover.

El módulo de control se comunica con la tablet por Wi-Fi, así que ningún arnés pasa por la puerta de la cabina y el kit se cambia rápido de una máquina a otra. Funciona con cualquier GPS RTK compatible; el Emlid Reach RS3 o RS4 es nuestra opción de inicio accesible.

Las hojas hidráulicas y las hojas topadoras de arrastre le dan un control de profundidad preciso, baja presión sobre el suelo y la maniobrabilidad para trabajar los cambios de pendiente de un diseño 3D. El Full Automation Kit y el Guidance Only Kit se instalan en cualquier hoja hidráulica, incluidas las hojas topadoras de arrastre.

El Full Automation Kit agrega nuestra válvula PWM, mangueras, conexiones y un circuito de bypass manual, y Ditch Assist maneja la subida y bajada según el diseño. El Guidance Only Kit es solo el módulo de control y el cableado, sin plomería: usted maneja la subida y bajada siguiendo las flechas en la pantalla y puede agregar nuestra válvula después para convertirlo en el Full Automation Kit.

En cualquiera de los dos casos, Ditch Assist trabaja solo con la función de subida/bajada — inclinación y ala lateral siguen siendo manuales. Mantenga el ángulo de inclinación constante desde la configuración inicial hasta la nivelación; cambiarlo modifica el offset de altura del GPS y saca la hoja del diseño.

Auto-Ajuste escalona las pasadas más profundas al corte máximo que usted define, a la medida de lo que la hoja y el tractor pueden manejar. El mapa de corte/relleno se va completando a medida que usted trabaja.

El Wi-Fi del módulo de control reduce al mínimo el cableado en la cabina y permite cambios rápidos de máquina. Funciona con cualquier GPS RTK compatible; pregunte por el paquete accesible Emlid Reach RS3 o RS4.

Las traíllas hacen el movimiento masivo de tierra en la sistematización, cuando el diseño desplaza grandes volúmenes desde los puntos altos hacia los bajos. El Full Automation Kit agrega nuestra válvula a cualquier traílla operada hidráulicamente, y Ditch Assist maneja la subida y bajada según el diseño 3D. ¿Prefiere manejar usted la subida y bajada? El Guidance Only Kit muestra el corte/relleno en pantalla mientras usted maneja los hidráulicos existentes siguiendo las flechas, y puede agregar nuestra válvula después para convertirlo en el Full Automation Kit.

Muchos operadores trabajan con traílla para los movimientos masivos y luego cambian a una hoja o niveladora de tierras para terminar — el mismo kit pasa de un implemento al otro en tan solo 20 minutos. Los ajustes DC Mín Válvula y DC Máx Válvula (ciclo de trabajo) en la app permiten afinar la respuesta hidráulica al tamaño de su traílla; hay mejoras de carrete de válvula de alto caudal disponibles para traíllas muy grandes.

Auto-Ajuste escalona los cortes profundos al corte máximo que usted define, incluso en las zonas más cargadas del diseño. El mapa de corte/relleno se va completando a medida que usted avanza, así el progreso siempre queda a la vista.

Ditch Assist funciona con cualquier GPS RTK compatible. ¿Empieza sin RTK? Pregunte por el accesible y confiable Emlid Reach RS3 o RS4.

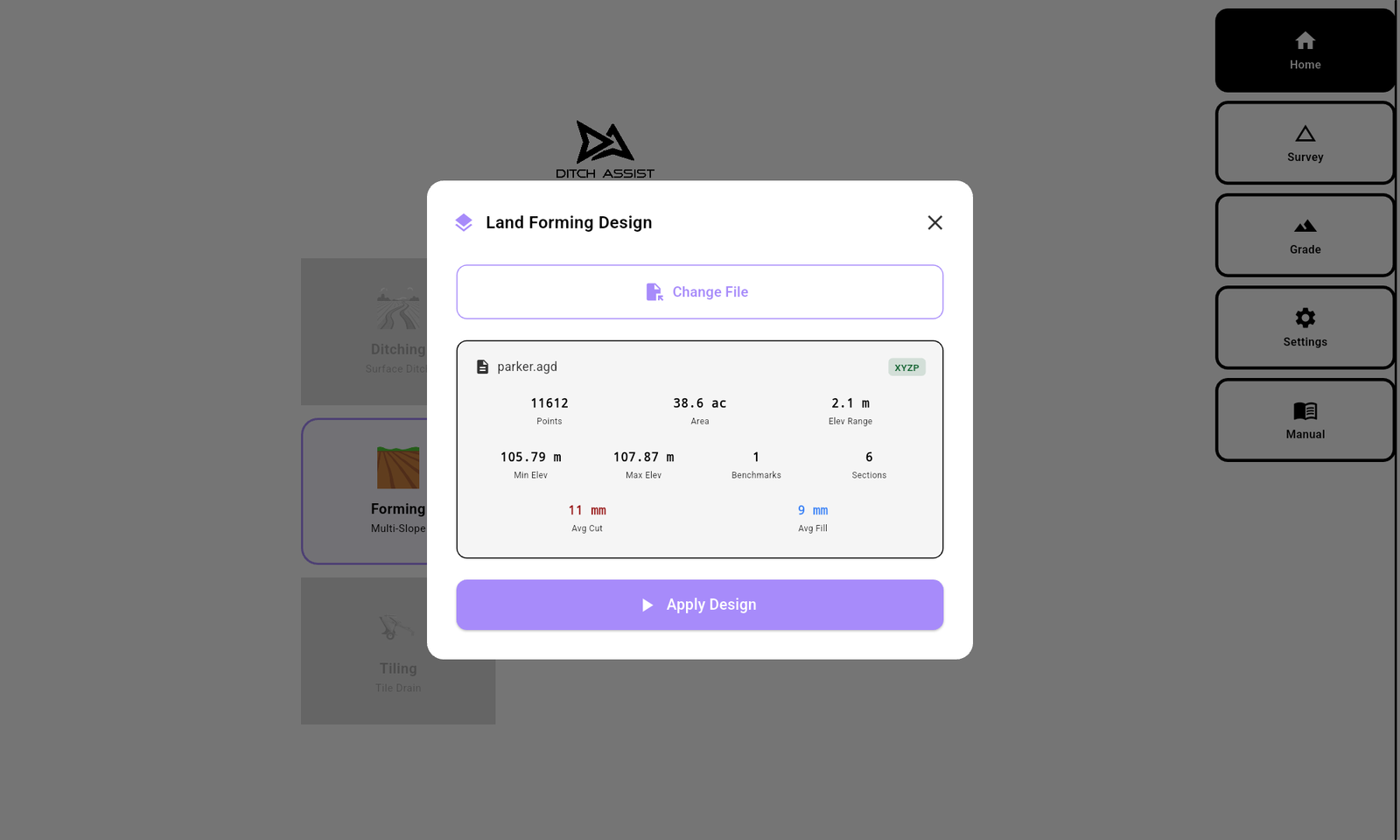

Sí. Ditch Assist puede ejecutar superficies de sistematización entregadas desde programas populares de diseño de sistematización y nivelación mediante formatos compatibles de traspaso de diseño, como AGD, LandXML y exportaciones de superficie XYZ/XYZP compatibles. Una vez importado, la tablet genera el objetivo de nivelación y el mapa de corte/relleno para ejecutar en el campo.

Use Geo-Surface.com. Crea diseños simples de sistematización y los exporta listos para Ditch Assist — la forma rápida y accesible de rellenar las zonas bajas y nivelar todo el campo hacia los límites exteriores. Para diseños complejos, trabaje con su diseñador o con un programa popular de diseño de sistematización.

AGD cuando sea posible. La mayoría de los programas de sistematización pueden crear un archivo AGD, y este lleva los puntos de nivelación, los puntos de referencia y los límites de las secciones de balance en un solo archivo. Use LandXML o XYZ/XYZP cuando sea la ruta de exportación más limpia.

Cuando hay información de referencia, Ditch Assist la convierte en un objetivo de calibración drive-to. Conduzca hasta el punto, toque Calibrar y la superficie importada queda bloqueada al campo antes de empezar a nivelar.

Sí. LandXML es una forma común de mover datos de superficie entre software de diseño y sistemas de campo. Ditch Assist importa superficies LandXML compatibles y las convierte en el mismo objetivo de nivelación y mapa de corte/relleno en cabina.

XYZ y XYZP son los formatos nativos de puntos de Ditch Assist para traspasos simples de superficie. Las filas XYZ llevan latitud, longitud y elevación existente; XYZP agrega una cuarta columna para la elevación propuesta, lo que habilita corte/relleno, resúmenes de volumen y escalonado de pasadas con Auto-Ajuste. Las filas pueden separarse con coma, tabulación o espacios, y el archivo debe contener solo filas numéricas — sin encabezado.

La mayoría de los operadores usan niveladoras de tierras, hojas hidráulicas, hojas topadoras de arrastre y traíllas. En esas máquinas, el Full Automation Kit agrega nuestra válvula y Ditch Assist maneja la subida y bajada según el diseño. Con el Guidance Only Kit, usted maneja la subida y bajada siguiendo las flechas en la pantalla y puede agregar nuestra válvula después. Ditch Assist Lite ejecuta Modelado de Tierras como guía en cualquier máquina donde pueda montar un GPS, incluidas topadoras y traíllas autopropulsadas: solo un GPS en la hoja, sin cables, y usted maneja la hoja mientras Auto-⁠Ajuste fija el objetivo de cada pasada. ¿Ya tiene un GPS RTK compatible? Consúltenos por el Guidance Only Kit; primero revisamos cada máquina.

Sí. Ditch Assist funciona con cualquier GPS RTK que pueda entregar datos de posición a la tablet y al módulo de control. Muchos clientes traen su fuente RTK existente; otros empiezan con un paquete accesible Emlid Reach RS3 o RS4.
