Ditch Assist DIG™ Excavator Guidance

¿Qué hace DIG™?

El balde se convierte en el verificador de cota.

DIG™ le da al operador las tres respuestas que importan mientras excava: dónde está el balde ahora, dónde está la cota y si el trabajo está lo suficientemente terminado para avanzar.

01
Hasta 75% más eficiente.
Cuando la verificación de cota se hace desde la cabina, la excavadora pasa más tiempo excavando y menos tiempo deteniéndose, esperando y volviendo a verificar — reduciendo hasta un 97% el tiempo de verificación de cota.
02
Alto, bajo o a cota.
La retroalimentación clara en vivo ayuda al operador a mantenerse a cota y a detenerse antes de sobreexcavar.
03
Una app, desde cortes rápidos hasta trabajos complejos.
Use la app Ditch Assist para objetivos de cota simples, trabajo a nivel, zanjas diseñadas, mapeo, progreso guardado y archivos importados.
04
Universal por diseño.
Como DIG™ es guía, puede instalarse en casi cualquier excavadora o retroexcavadora sin necesidad de electrónica de máquina más nueva ni integración hidráulica.

Pantalla de guía para excavadora de la app Ditch Assist mostrando la retroalimentación de cota del balde

Esquema de sensores y cota del balde de Ditch Assist DIG™ para excavadora

Videos de capacitación para excavadora

Flujos de trabajo DIG™ paso a paso.

Vea cómo DIG™ resuelve los trabajos principales de excavadora: levantamiento y diseño con Slope-IQ™, excavación de un diseño guardado, trabajo rápido a cota, áreas a nivel y trabajo con superficies LandXML.

Levantamiento + Slope-IQ™

Levantamiento y diseño con Slope-IQ™

Registre la ruta propuesta con la excavadora, o pase el rover a un ATV o UTV y haga el levantamiento por Bluetooth, luego convierta esos datos en un diseño de zanja Best-Fit, Guided o Freeform. Si hay un levantamiento previo cargado, el operador comienza este mismo proceso en la pantalla de diseño Slope-IQ™.

Qué cubre este recorrido

Este recorrido DIG™ muestra cómo un operador registra una ruta de excavación propuesta, verifica la precisión RTK, guarda el levantamiento, confirma la dirección del flujo de agua, fija la pendiente mínima y crea un diseño de zanja Slope-IQ™.

1. Levantar con la máquina o el rover Use la propia excavadora, o pase el receptor RTK GPS a un vehículo o ATV y conéctese a él por Bluetooth desde la app Ditch Assist.
2. Verificar RTK antes de registrar Confirme que la pantalla de inicio de levantamiento muestre conexión y precisión RTK antes de tocar Start y recorrer la ruta propuesta.
3. Registrar la ruta Levante rutas rectas o curvas en cualquier dirección. Para cortes más anchos, recorra el levantamiento por el centro de la trayectoria de excavación planificada.
4. Guardar y orientar el levantamiento Deténgase al final de la ruta, guarde el levantamiento con un nombre personalizado y confirme o cambie la dirección prevista del flujo de agua.
5. Fijar la pendiente mínima Ingrese la pendiente mínima que usa Slope-IQ™ para asegurar el drenaje en los diseños Best-Fit y Guided. Esto aún se puede cambiar más tarde dentro de Slope-IQ™.
6. Usar el diseño Best-Fit Deje que Ditch Assist siga el terreno existente donde haya suficiente pendiente natural, y luego cree cortes de pendiente mínima donde el terreno no alcance el objetivo.
7. Ajustar los parámetros de diseño Revise el desplazamiento de profundidad, la pendiente mínima, el ancho de fondo, el talud, la estimación de volumen de corte y los límites de profundidad mínima/máxima.
8. Comparar Guided y Freeform Use Guided para anclar el diseño a puntos de terreno seleccionados, o Freeform para control manual cuando el operador quiere dar forma al perfil directamente.

Guía de diseño

Excavar un diseño guardado con Slope-IQ™

Abra el diseño guardado, calibre la excavadora a la superficie del levantamiento original y excave con el balde mostrado contra el perfil diseñado. El recorrido muestra el mapa, la gráfica de perfil, la guía de cota, la barra de objetivo, el aviso sonoro de a-cota, el pintado de progreso, el autoguardado y el flujo de reanudación.

Qué cubre este recorrido

Este recorrido DIG™ muestra cómo un operador usa un diseño Slope-IQ™ terminado en el modo Excavadora, incluyendo el mapa, el perfil del terreno, la guía de cota, la calibración a la superficie levantada, el registro de progreso y la reanudación.

1. Abrir la pantalla de nivelación de excavadora El mapa muestra la posición de la máquina a lo largo de la ruta del levantamiento original, mientras el perfil muestra el terreno existente y la cota de diseño Slope-IQ™.
2. Leer la guía de cota El gráfico del balde y el brazo se mueve con la máquina real, y la barra de objetivo amarilla muestra la cota requerida en la ubicación actual.
3. Igualar el balde al objetivo Cuando el filo de excavación toca la barra amarilla, el balde está en la cota de diseño para ese punto del trazado.
4. Calibrar al levantamiento original Antes de excavar, toque con el filo del balde una zona levantada sin alterar y calibre la cota de la excavadora a la superficie de diseño.
5. Iniciar la guía y excavar Use el mapa, la gráfica de perfil y la guía de cota juntos para ver dónde está la máquina a lo largo del trazado y qué tan cerca está el balde de la cota objetivo.
6. Seguir el progreso y reanudar A medida que se completa el trabajo, la app pinta el progreso en el mapa, guarda el trabajo automáticamente y permite al operador detenerse y continuar más tarde.

Cómo usan DIG™ los operadores

Abra el modo Excavadora, ingrese el objetivo y DIG™.

La misma app Ditch Assist cubre los trabajos rápidos que los operadores solían hacer con un láser, y los trabajos más grandes donde importan el diseño, los mapas, los archivos, el progreso y la reanudación.

Trabajo rápido

Cota, profundidad o nivel

Ingrese el objetivo para zanjas cortas, arreglos puntuales, plataformas, cimientos, fondos de estanque y cortes a nivel, luego use la retroalimentación en vivo del balde para mantenerse a cota.

Pendiente en porcentaje o profundidad fija Objetivo a nivel para plataformas y estanques Avisos en vivo de alto, bajo y a-cota del balde

Diseño de zanja

Recta, curva o de pendiente múltiple

Levante la ruta, deje que Slope-IQ™ construya el perfil, luego excave hasta el diseño con la posición del balde visible respecto a la cota a medida que avanza el trabajo.

Perfiles Best-Fit, Guided o Freeform Zanjas curvas de drenaje y de servicios Objetivo diseñado visible en la cabina

Civil + varios días

Importe superficies y conserve el progreso

Cargue superficies de cota final, trabaje con el contexto del mapa, marque las áreas completadas y regrese más tarde con el objetivo y el progreso aún asociados.

Superficies de cota final LandXML Marcas de finalización y cota lograda Trabajos guardados con función de reanudación

Opciones de guía

Elija la cantidad de guía que necesita el trabajo.

El menú del modo Excavadora mantiene en un solo lugar el trabajo de cota simple, el diseño Slope-IQ™, los trabajos guardados y las importaciones civiles, para que el operador elija el tipo de trabajo y pase directamente a la guía del balde.

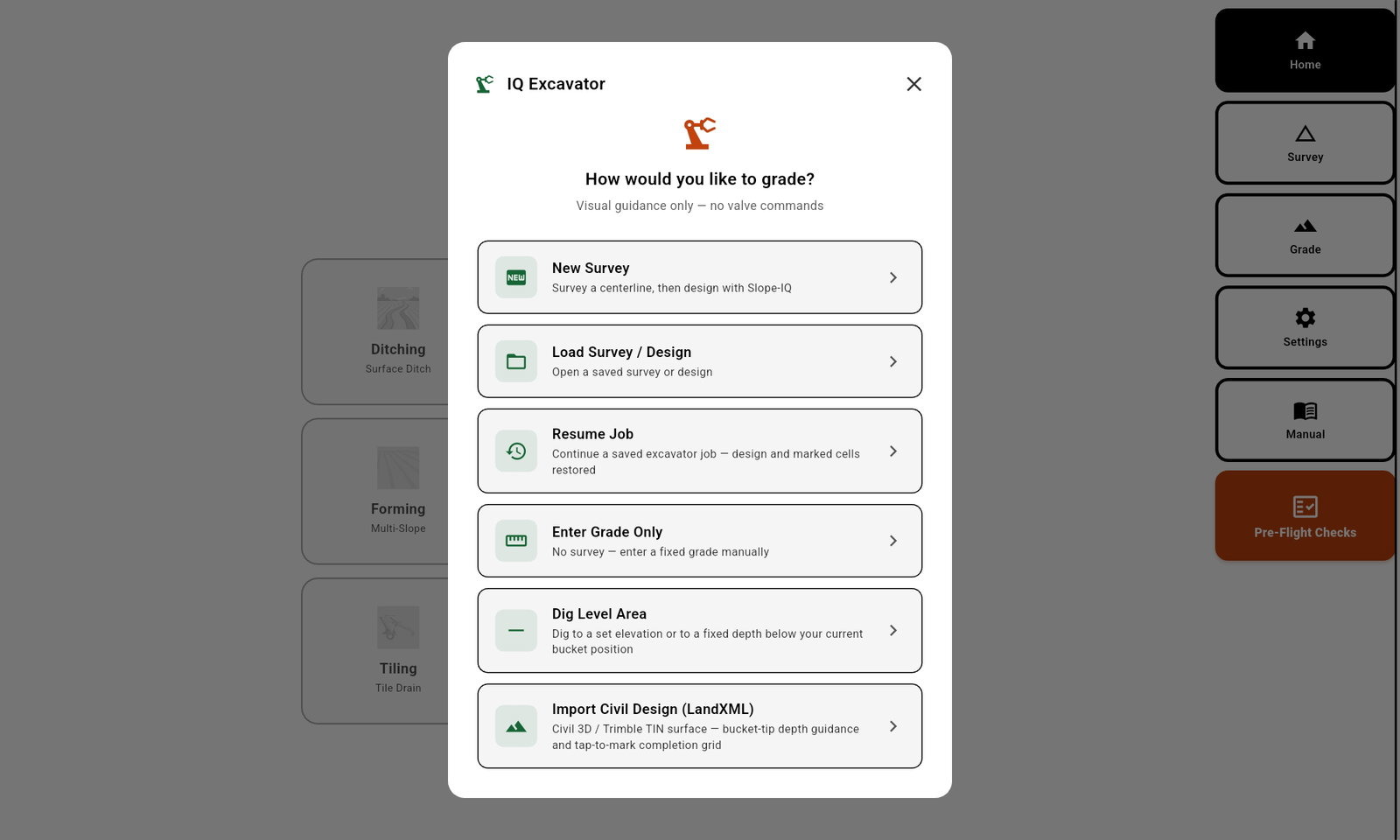

Opciones del modo Excavadora de Ditch Assist

Menú del modo Excavadora

Casi toda la potencia de trabajo de Ditch Assist, ajustada para un operador de excavadora.

Comience desde un nuevo levantamiento, abra un levantamiento o diseño guardado, reanude el trabajo de ayer, ingrese una cota rápida, mantenga un objetivo a nivel o importe una superficie civil. El operador elige el tipo de trabajo y DIG™ lo convierte en guía en vivo del balde.

Nuevo levantamiento Cargar levantamiento/diseño Reanudar trabajo Ingresar solo cota Excavar área a nivel Importar diseño civil

Nuevo levantamiento

Registre la ruta, diséñela en Slope-IQ™, luego excave el resultado.

Use la excavadora para recorrer la ruta propuesta, o transfiera el rover GPS a un ATV o UTV y registre el levantamiento por Bluetooth. Desde ahí, Slope-IQ™ puede construir el diseño con los métodos Best-Fit, Guided o Freeform.

Úselo paraNuevas rutas de drenaje, servicios o zanjas

DiseñoSlope-IQ™ Best-Fit, Guided o Freeform

El operador veLa cota diseñada y la posición del balde juntas

Cargar levantamiento/diseño

Abra trabajo que se levantó o diseñó con anticipación.

Cargue un levantamiento registrado previamente y comience en la pantalla de diseño Slope-IQ™, o abra un diseño guardado cuando la excavadora esté lista para excavar. Esto es útil cuando el levantamiento y el diseño se hacen antes del trabajo de excavación.

Úselo paraTrabajos planificados, visitas repetidas, rutas prediseñadas

ObjetivoLevantamiento guardado o diseño guardado

El operador veEl diseño cargado listo para la guía de excavación

Reanudar trabajo

Continúe un trabajo sin reconstruirlo desde cero.

Reabra un trabajo iniciado previamente con el diseño guardado y el progreso completado restaurados. El operador puede ver lo que ya se construyó y continuar desde el mismo contexto del trabajo.

Úselo paraZanjas de varios días y excavación civil

ObjetivoDiseño guardado, punto de referencia y progreso

El operador veEl trabajo completado y el objetivo restante

Ingresar solo cota

Fije un punto de referencia, ingrese la pendiente y comience a excavar.

Coloque el balde en un punto de referencia como la base de una alcantarilla existente o un punto de referencia, opcionalmente ingrese un desplazamiento de profundidad, elija pendiente ascendente o descendente desde esa referencia, y DIG™ guía el balde desde ahí.

Úselo paraAlcantarillas, líneas de servicio, drenajes cortos, cortes rápidos

ObjetivoPunto de referencia, desplazamiento de profundidad, pendiente, dirección

El operador veLa posición del balde respecto a la cota ingresada

Excavar área a nivel

Mantenga una elevación en cualquier lugar donde trabaje el balde.

Coloque el balde en un punto de referencia con un desplazamiento de profundidad opcional, o ingrese una elevación objetivo directamente. DIG™ luego guía al operador para mantenerse en esa elevación dondequiera que mueva el balde.

Úselo paraPlataformas, fondos de estanque, pisos, cimientos, cortes planos

ObjetivoElevación de referencia, profundidad de desplazamiento o elevación objetivo

El operador veGuía de corte/relleno hacia un objetivo a nivel

Importar diseño civil

Cargue superficies LandXML y excave desde el diseño terminado.

Importe una superficie final LandXML y excave hasta la elevación de diseño bajo el balde. Cuando hay superficies de antes y después disponibles, la app puede mostrar el contexto de corte/relleno, y un sistema de marcado por celdas permite al operador tocar las áreas completadas después de construirlas y verificarlas.

Úselo paraPlataformas civiles, estanques, sitios comerciales, superficies de diseño

ObjetivoSuperficie final LandXML importada

El operador veElevación de diseño en vivo, corte/relleno y marcas de finalización

Excavadora usando la guía Ditch Assist DIG™

DIG™ vs 3D completo

No es un sistema 3D completo, ¡y es a propósito!

Los sistemas de control de máquina 3D completo tienen su lugar. También traen una complejidad considerable: preparación del modelo, alineación de coordenadas, integración de la máquina, capacitación y costo. Muchos dueños de excavadoras, contratistas de drenaje, municipios, empresas de servicios públicos, granjas y contratistas de obra creen que necesitan todo eso, y luego descubren que el sistema es demasiado caro, demasiado complejo o demasiado fácil de evitar usar.

DIG™ está creado para el trabajo que la mayoría de los operadores de excavadora realmente hacen: ver la cota, confiar en el objetivo y seguir excavando. Use datos de diseño cuando ayuden. No convierta cada zanja, plataforma o cimiento en una producción 3D.

PreguntaSistema 3D completoDitch Assist DIG™

Trabajo rápido de cota o nivelA menudo más configuración de la que el trabajo necesita.Ingrese el objetivo y excave.

Compatibilidad de máquinaA menudo más fácil en máquinas más nuevas con la electrónica y la vía de integración correctas.Guía para casi cualquier excavadora o retroexcavadora, con el operador aún en control.

Archivos de diseñoA menudo construidos en torno a modelos preparados.Disponibles cuando son útiles, opcionales cuando no.

Mejor paraContratistas de alto volumen basados en modelos.Operadores que necesitan cota precisa sin complicar cada trabajo.

¿Investigando sistemas como Trimble Earthworks, Leica iCON, Topcon 3D-MC, MOBA Xsite o el FJD Trion G31? Aplican las mismas preguntas: tiempo de preparación por trabajo, compatibilidad con la máquina, necesidad de archivos de diseño y costo total en todas sus máquinas. DIG™ las responde con una sola app compartida en cada máquina Ditch Assist. Los nombres de terceros son solo ejemplos y no implican afiliación ni equivalencia.

Kit DIG™

Se instala en la máquina. Deja al operador en control.

DIG™ usa sensores IP67 de brazo y balde, posicionamiento RTK y la app Ditch Assist para mostrar la cota del balde en vivo. No necesita tomas hidráulicas, comandos de válvula ni una máquina más nueva con integración 3D de fábrica. La configuración, la calibración y los perfiles de máquina guardados se manejan a través de la interfaz web integrada del módulo DIG™ en un navegador en cualquier dispositivo.

Sensores IP67 de brazo + balde Excavadoras y retroexcavadoras Sin integración hidráulica Opciones RTK compatibles Configuración web integrada en cualquier dispositivo Guarde y recupere hasta 10 perfiles de máquina

Manual de instalacion + operacion DIG™ → Montaje + calibracion

Componentes del kit de guía para excavadora Ditch Assist DIG™

Compatibilidad de máquina

Se adapta a la mayoría de excavadoras y retroexcavadoras.

Si la máquina tiene brazo y balde, DIG™ suele ser compatible. Las excavadoras de tamaño completo, miniexcavadoras, excavadoras de ruedas, retroexcavadoras y excavadoras de largo alcance son compatibilidades comunes. Las máquinas de largo alcance normalmente requieren extensiones de cable de sensor CAN.

Excavadoras de tamaño completo Retroexcavadoras Miniexcavadoras Excavadoras de largo alcance Excavadoras de ruedas

¿No está seguro de su máquina?

Envíenos el modelo de la máquina, la configuración de pluma/brazo, el varillaje del balde y los datos del receptor RTK. Confirmaremos la ruta de montaje y si se necesita alguna extensión de cable.

Llame al 1-833-DITCH-AS Formulario de contacto

Receptor RTK John Deere montado en una miniexcavadora con Ditch Assist DIG™

Compatibilidad GPS universal

Use el RTK que ya tiene, o agregue un paquete GNSS accesible.

DIG™ funciona con RTK GPS de prácticamente cualquier fabricante, así que puede conservar el equipo que ya tiene o elegir la solución que se ajuste a su presupuesto. Sin bloqueos propietarios. Si actualmente no tiene RTK, ofrecemos opciones simples y rentables para comenzar sin precios altos ni configuraciones confusas.

Nuestro equipo le ayuda a elegir la solución correcta para sus necesidades, ya sea que sea nuevo en GPS o que ya use RTK en otros equipos.

Opciones Emlid RTK → Comparar kits

01 Levantamiento

Pase el rover a un ATV o UTV.

Para el trabajo de levantamiento, retire el receptor rover Emlid de la excavadora, móntelo en un ATV o UTV y recorra la ruta mientras la app Ditch Assist registra el levantamiento por Bluetooth.

02 Diseño

Construya la zanja o la trinchera en Slope-IQ™.

Use el levantamiento en la app Ditch Assist para diseñar la cota con Slope-IQ™, incluidos perfiles Best-Fit, Guided o Freeform para trabajo recto, curvo o de pendiente múltiple.

03 Excavar

Vuelva a colocar el rover en la excavadora.

Devuelva el rover Emlid a la máquina, abra el diseño guardado y excave con guía en vivo del balde en la app para que el operador pueda ver alto, bajo y a-cota mientras trabaja.

Más que excavadoras

DIG™ guía el balde. Ditch Assist puede encargarse del resto del trabajo de cota.

Muchos operadores comienzan con DIG™ en la excavadora, luego agregan un Kit de Automatización o de Guía de Ditch Assist para la traílla, la hoja, el subsolador de drenaje, la zanjadora, la niveladora o el trabajo de contorno. Los kits son diferentes, pero la experiencia de la app, la configuración RTK, el soporte y los datos del trabajo se mantienen familiares en todas las máquinas que mueven la tierra.

Drenaje superficial

Drenaje superficial + Terrazas

Levante una ruta, deje que Slope-IQ™ diseñe la cota, luego corte zanjas de drenaje o canales de terraza con control de implemento automatizado o solo de guía.

Drenaje superficial Terrazas

Movimiento de tierra

Sistematización 3D + Nivelación simple + Nivelación de planos

Construya plataformas, planos y superficies terminadas con retroalimentación de la hoja por RTK, organización de pasadas con Auto-Nudge™, mapas de corte/relleno y archivos de diseño importados.

Sistematización 3D Nivelación simple Nivelación de planos

Manejo del agua

Drenaje subterráneo + Guía por contorno

Use la misma familia de apps para el control de subsolador de drenaje, trabajos guiados por contorno, líneas de bordo, diques de arrozal y camellones de conservación.

Drenaje subterráneo Bordos

Verificación de ajuste

¿Necesita control de máquina 3D completo?

Para la mayoría de zanjas, drenaje y movimiento de tierra — no. Las plataformas completas de control de máquina automatizan el balde, pero cuestan varias veces más, requieren integración hidráulica y quedan atadas a una sola máquina. DIG™ se instala en casi cualquier excavadora o retroexcavadora y le da al operador la parte que realmente ahorra tiempo: retroalimentación en vivo de balde a cota, desde la cabina, en cualquier máquina.

Ideal para

Operadores de excavadora y retroexcavadora que quieren retroalimentación en vivo de balde a cota — verificaciones rápidas de cota, zanjas diseñadas, áreas a nivel, superficies LandXML y trabajos de varios días — sin integración hidráulica ni un despliegue 3D completo.

¿Otro trabajo?

¿Nivela con un implemento — traílla, zanjadora rotativa, cuchilla — en lugar de un balde? Para eso están los kits de Automatización y Guía con control hidráulico completo — empiece por Drenaje superficial. ¿Ya usa control de máquina 3D completo en sus máquinas grandes? DIG™ es la forma rápida de poner cota en el balde de las máquinas que no lo tienen.

Preguntas frecuentes

Preguntas sobre guía para excavadora.

Respuestas para operadores que están evaluando perfiles de máquina, sensores, entrada RTK, compatibilidad con retroexcavadoras y flujos de diseño LandXML.

Perfiles de máquina

¿Cómo funcionan los perfiles de máquina con DIG™?

El módulo DIG™ guarda la calibración, la geometría y los desfases de los sensores de brazo y balde como un perfil de máquina guardado. Se pueden guardar y recuperar hasta 10 perfiles a través de la interfaz web integrada del módulo, de modo que un mismo kit pueda moverse entre máquinas sin recalibrar desde cero.

Sensores

¿Qué sensores usa DIG™?

Sensores con clasificación IP67 montados en el brazo y el balde que registran la posición de pluma, brazo y balde según el varillaje de la máquina. No hay tomas hidráulicas ni comandos de válvula — la posición de los sensores alimenta la app Ditch Assist para dar retroalimentación de cota de balde en vivo.

Entrada RTK

¿Qué GPS RTK acepta DIG™?

DIG™ funciona con GPS RTK de prácticamente cualquier fabricante, siempre que entregue una salida de posición estándar. No hay dependencia de una sola marca — use el equipo RTK que ya tiene, o pregunte por un paquete basado en Emlid si necesita agregar RTK.

Uso en retroexcavadora

¿DIG™ funciona en una retroexcavadora?

Sí. Las retroexcavadoras son una aplicación común de DIG™, junto con excavadoras de tamaño completo, mini, de ruedas y de largo alcance. Si la máquina tiene brazo y balde, DIG™ generalmente es compatible. Las máquinas de largo alcance normalmente necesitan extensiones de cable de sensor CAN.

LandXML / diseño

¿DIG™ puede usar un archivo de diseño LandXML?

Sí. Importar Diseño Civil carga una superficie final LandXML y muestra la elevación de diseño en vivo en el balde. Cuando hay superficies de antes y después disponibles, la app puede mostrar contexto de corte/relleno, y las áreas terminadas se pueden marcar a medida que se verifica el trabajo.

DIG™ frente a 3D completo

¿DIG™ es lo mismo que un sistema completo de control de máquina 3D?

No. DIG™ es guía RTK de balde a cota integrada en la app Ditch Assist, no una plataforma completa de control de máquina civil como Trimble Earthworks, Leica iCON, Topcon 3D-MC o MOBA Xsite. Esos sistemas se ajustan a trabajos de alto volumen basados en modelos; DIG™ se ajusta a operadores que necesitan cota precisa sin convertir cada trabajo en una producción 3D.

¿Ya tiene datos de levantamiento o diseño?

Envíelos antes de comprometerse con DIG™.

Si ya tiene un levantamiento, un diseño guardado, un perfil de zanja, una superficie LandXML o un archivo de diseño civil para el trabajo de excavación, envíenos el archivo antes de comprar. Podemos verificar si Ditch Assist DIG™ puede cargarlo directamente y, si no, buscaremos la vía más sencilla para hacerlo utilizable.

Qué enviar

Levantamiento, diseño o LandXML.

Envíe el archivo exacto que espera usar, más lo que representa: levantamiento original, superficie terminada, ruta de zanja, superficies de antes/después, punto de referencia, sistema de coordenadas y unidades si las conoce.

Qué probamos

¿Puede la app convertirlo en guía?

Verificamos si el diseño se importa, si la superficie o el perfil objetivo tiene sentido, si el archivo es demasiado grande o le faltan datos requeridos, y qué flujo de trabajo DIG™ se ajusta al trabajo.

Si necesita conversión

Buscamos una solución.

Si el archivo no se carga sin problemas, buscaremos una solución práctica: una mejor exportación, una superficie simplificada, una corrección del sistema de coordenadas o un flujo de trabajo diferente dentro de la app Ditch Assist.

Ditch Assist DIG™ le muestra al operador exactamente dónde está el balde respecto a la cota.
