Ditch Assist DIG™ Hardware · Escavadeiras + retroescavadeiras

Deixe o laser. Escave até 75% mais rápido.
Kit de orientação para escavadeira Ditch Assist DIG™

O hardware que leva a orientação de cota da caçamba em tempo real ao app Ditch Assist: sensores IP67 de braço e caçamba, posição RTK/GNSS, calibração de máquina, perfis salvos e um processo de instalação feito para escavadeiras e retroescavadeiras reais.

O DIG™ é orientação, não automação hidráulica — o operador opera a caçamba enquanto o app mostra a indicação de na cota em tempo real. As verificações acontecem da cabine, cortando em até 97% o tempo de verificação de cota.

Solicitar orçamento → O que vem no kit Modo Escavadeira

Usa raspadores, valetadeiras ou subsoladores de dreno? Veja os kits de Automação e Orientação →

Comprovado no campo desde 2014 · Confiado em mais de 15 países · Projetado e fabricado em Manitoba, Canadá

O que vem no kit DIG™

Sensores, posição e orientação no app para a caçamba.

O DIG™ é orientação, não automação hidráulica. O operador mantém o controle da máquina enquanto o app mostra a lâmina de corte em relação à cota em tempo real.

Sensores IP67 de braço e caçamba Ditch Assist DIG™ Componente 01

Sensores IP67 de braço + caçamba

Sensores de inclinação selados são montados no braço e na caçamba ou no link (dogbone) e acompanham a geometria necessária para calcular a cota da lâmina de corte.

Módulo eletrônico Ditch Assist DIG™ Componente 02

Eletrônica DIG™ + link sem fio

O módulo DIG™ conecta os sensores, a posição RTK/GNSS e o app Ditch Assist para que o display na cabine mostre indicações de alto, baixo e na cota.

Suporte pendular de GPS Ditch Assist DIG™ Componente 03

Suporte pendular de GPS

Incluso no kit. O suporte pendular mantém o receptor GPS nivelado durante as mudanças de posição da lança e da caçamba, ajudando a manter a posição confiável durante a escavação.

Receptor GNSS RTK Emlid para Ditch Assist DIG™ Componente 04

Receptor RTK/GNSS + app

Use um receptor compatível ou solicite um GNSS base-rover Emlid. O app Android é a tela do operador para cota, nível, Slope-IQ™, LandXML, gravação e retomada.

Esquema de sensores e cota de caçamba Ditch Assist DIG™
O DIG é o ideal para o trabalho?

Confirme se é o ideal antes de especificar os sensores.

Ideal para

Operadores de escavadeira e retroescavadeira que querem orientação RTK de caçamba até a cota para trabalhos de saída de drenagem agrícola, limpeza de valas, bueiros, pequenas obras de terraplenagem, plataformas e taludes — sem instalar automação hidráulica na máquina.

Outro trabalho?

Operadores que precisam que a hidráulica da escavadeira seja automatizada para eles, ou uma plataforma completa de controle de máquina civil criada para obras de construção em grande escala. Para automação hidráulica em implementos, consulte o Ditch Assist Automation Kit.

Suporte pendular de GPS Ditch Assist DIG montado com placa de contrapeso Conjunto de parafuso, arruelas e ferragens de pivô do suporte pendular de GPS Ditch Assist DIG
Suporte pendular de GPS

Mantém o receptor RTK nivelado enquanto a escavadeira se movimenta.

A orientação da escavadeira depende de saber onde está a lâmina de corte no espaço 3D. O DIG™ inclui um suporte de GPS do tipo pendular para que o receptor possa permanecer nivelado enquanto a lança, o braço e a caçamba se movem pelas posições normais de escavação.

  • 01
    Projetado para ângulos de máquina variáveis.

    O suporte contrabalançado ajuda a evitar a inclinação extrema do receptor à medida que o braço se estende, recolhe e retorna.

  • 02
    Integrado à calibração DIG™.

    O ponto de pivô do GPS é medido como parte da instalação, e pequenos deslocamentos horizontais podem ser inseridos quando o alinhamento perfeito não é prático em uma máquina específica.

  • 03
    Ferragens de campo que permitem manutenção.

    O tubo, o flange, o parafuso, o conjunto de arruelas, o ponto de lubrificação e a placa de contrapeso são projetados para instalação, inspeção e manutenção reais em escavadeira.

Incluso com o DIG™ Funciona com receptores RTK compatíveis O receptor permanece na vertical durante a escavação
Caixas de proteção dos sensores

Sensores de braço e caçamba montados para o trabalho de escavadeira.

Os sensores de braço e caçamba DIG™ têm classificação IP67, e as caixas de montagem protetoras adicionam uma blindagem física ao redor dos sensores instalados. O objetivo é simples: manter os sensores de ângulo críticos visíveis, com fácil manutenção, repetíveis e mais protegidos em máquinas que trabalham na terra todos os dias.

  • 01
    Ângulo do braço + ângulo da caçamba.

    O DIG™ combina os dados de ângulo dos sensores com a posição RTK e as medidas da máquina para que o app possa calcular a localização da lâmina de corte.

  • 02
    Posições fixas para configuração repetível.

    Depois que os suportes dos sensores são instalados em uma máquina, o sistema pode ser calibrado, salvo e recuperado depois como um perfil de máquina.

  • 03
    Inspeção visual fácil.

    As caixas instaladas mantêm os sensores acessíveis para que os operadores possam verificar o hardware, a saída do cabo e a condição da montagem durante as verificações normais antes do uso.

Sensor de braço Ditch Assist DIG instalado em caixa de montagem protetora
Sensor de braço em caixa protetora
Sensor de caçamba Ditch Assist DIG instalado em caixa de montagem protetora
Sensor de caçamba em caixa protetora
Montagem + calibração

Meça a máquina uma vez. Salve o perfil.

A configuração do DIG™ registra as medidas da máquina e calibra os sensores de braço e caçamba para que o app saiba onde está a lâmina de corte. Depois que uma máquina é calibrada, salve o perfil e recupere-o mais tarde.

  • 01
    Instale suportes fixos para os sensores.

    Solde ou monte os suportes para que as posições dos sensores sejam repetíveis em cada máquina.

  • 02
    Insira as medidas e calibre.

    O processo de configuração registra a geometria da máquina e as posições dos sensores para uma orientação precisa da caçamba.

  • 03
    Salve até 10 perfis de máquina.

    Mova o kit entre máquinas preparadas e recupere o perfil salvo em vez de começar do zero.

  • 04
    Execute o trabalho no app.

    Após a configuração, os operadores usam o modo Escavadeira no app Ditch Assist para o trabalho de campo real.

Abrir o manual de instalação + operação →
Esquema de sensores e cota de caçamba Ditch Assist DIG™
A geometria da máquina informa ao DIG™ onde está a borda da caçamba.

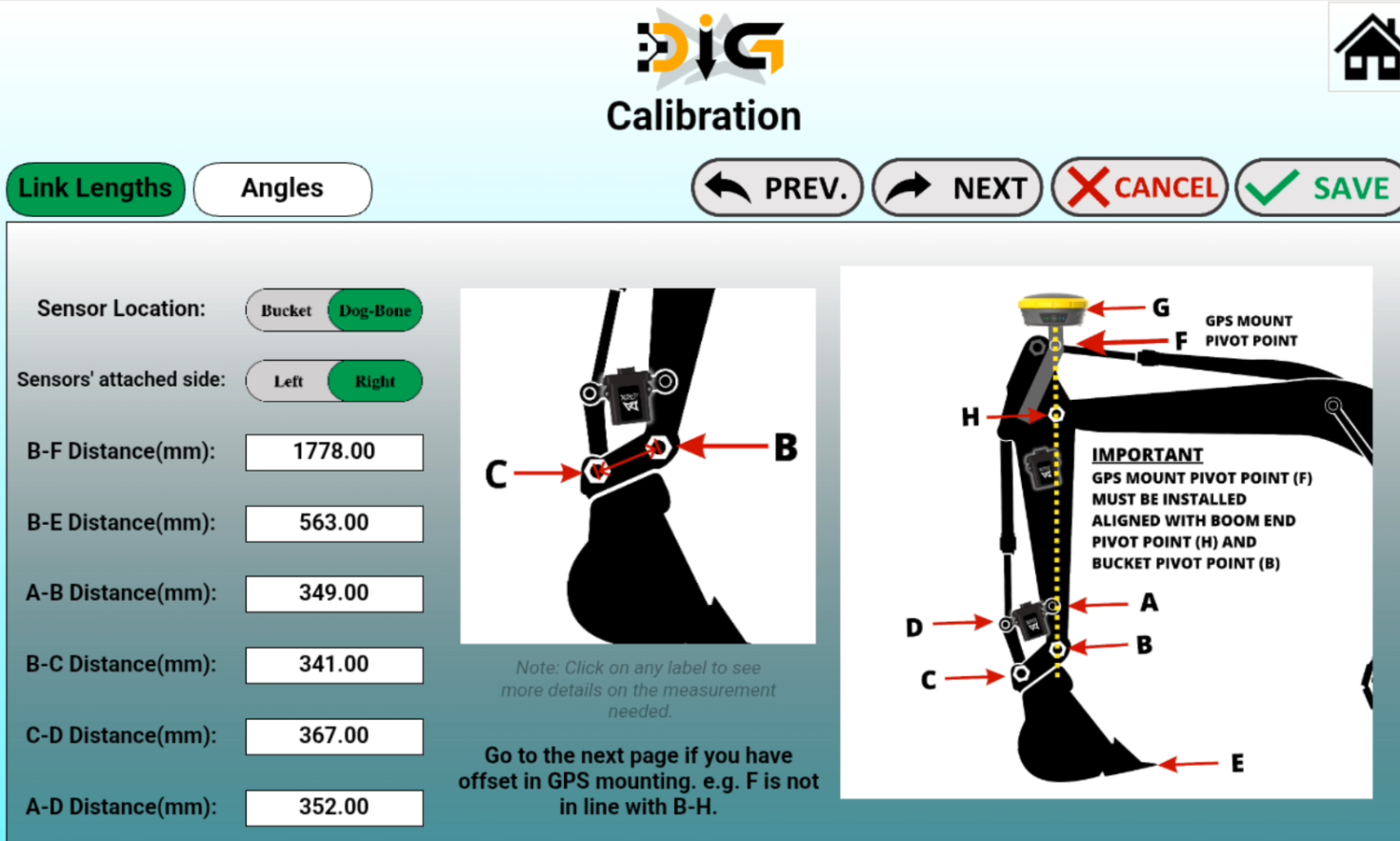

Tela de calibração Ditch Assist DIG™
A calibração, as medidas e os perfis de máquina salvos são tratados na tela de configuração do DIG™.
Mover entre máquinas

Um kit pode atender mais de uma escavadeira ou retroescavadeira.

Se as máquinas tiverem suportes fixos de sensores instalados e perfis salvos, mover o DIG™ é muito mais simples. Monte os sensores e o receptor, selecione o perfil correspondente, verifique a configuração e comece a trabalhar no app.

Máquinas preparadas

Os suportes permanecem na máquina

Os suportes dos sensores são instalados em cada escavadeira ou retroescavadeira para que a posição do sensor seja repetível todas as vezes.

Configuração salva

Recupere o perfil de máquina

Armazene até 10 perfis de máquina calibrados para que o operador não precise inserir as medidas novamente a cada troca.

Verificação em campo

Verifique antes de escavar

Depois de mover o kit, confirme o perfil selecionado, o status dos sensores, a posição RTK e a referência da caçamba antes de iniciar o trabalho de cota.

Receptor RTK John Deere montado em uma miniescavadeira com Ditch Assist DIG™
Compatibilidade universal de GPS

Use o RTK que você já tem ou adicione um pacote GNSS acessível.

O DIG™ funciona com GPS RTK de praticamente qualquer fabricante, então você pode manter o equipamento que já possui ou escolher a solução que se encaixa no seu orçamento. Sem travas proprietárias. Se você ainda não tem RTK, oferecemos opções simples e econômicas para começar sem preços altos nem configurações confusas.

Nossa equipe ajuda você a escolher a solução certa para suas necessidades, seja você novo no GPS ou já usando RTK em outros equipamentos.

Opções RTK Emlid → Comparar kits
01 Levantamento

Leve o rover para um ATV ou UTV.

Para o trabalho de levantamento, retire o rover Emlid da escavadeira, monte-o em um ATV ou UTV e percorra a rota enquanto o app Ditch Assist registra o levantamento por Bluetooth.

02 Projeto

Crie o perfil no Slope-IQ™.

Use o levantamento no app Ditch Assist para projetar a vala ou trincheira com as ferramentas Best-Fit, Guided ou Freeform.

03 Escavação

Coloque o rover de volta na escavadeira.

Devolva o rover à máquina, abra o projeto salvo e escave com orientação de caçamba em tempo real no app.

Máquinas compatíveis

Escavadeira de qualquer tamanho. Qualquer retroescavadeira.

Use o DIG™ em escavadeiras de grande porte, miniescavadeiras, escavadeiras de rodas, máquinas de longo alcance e retroescavadeiras. As escavadeiras de longo alcance geralmente são compatíveis, mas podem exigir extensões de cabo de sensor CAN. Se a máquina tem braço e caçamba, fale conosco sobre o caminho de montagem.

Escavadeiras de grande porte Retroescavadeiras Miniescavadeiras Escavadeiras de longo alcance Escavadeiras de rodas
Onde o DIG se encaixa

DIG comparado a um kit de implemento Ditch Assist e a um controle de máquina civil completo.

Operadores que pesquisam sistemas como Trimble Earthworks, Leica iCON, Topcon 3D-MC ou MOBA Xsite geralmente estão comparando plataformas mais amplas de controle de máquina civil. O DIG™ é um produto de orientação RTK de caçamba mais simples e mais acessível, criado especificamente para os fluxos de trabalho do Ditch Assist — não é um substituto equivalente a esses sistemas.

Ditch Assist DIG™
Para escavadeiras + retroescavadeiras
 Kit de implemento Ditch Assist
Para implementos de arrasto + montados
 Controle de máquina civil completo
ex.: Trimble Earthworks, Leica iCON, Topcon 3D-MC, MOBA Xsite
Tipo de máquina Escavadeiras e retroescavadeiras Implementos de arrasto e montados no trator — pás-niveladoras, valeadoras, sub-soladores de dreno, lâminas, niveladoras de terras Escavadeiras, tratores de esteira, motoniveladoras e outras máquinas de construção civil, dependendo da plataforma
Automação hidráulica Nenhuma — apenas orientação, o operador opera a caçamba Automática com o Full Automation Kit, ou apenas orientação com o Guidance Only Kit Frequentemente incluída na máquina base, dependendo da plataforma e do pacote específicos
Sensores + posição Sensores de inclinação IP67 de braço e caçamba, posição RTK/GNSS, suporte pendular de GPS Módulo de controle com posição RTK/GNSS, além de uma válvula hidráulica proporcional no Full Automation Kit Pacotes de sensores e válvulas específicos de cada plataforma, integrados à máquina
App / tela App Android Ditch Assist — o mesmo app usado em todos os modos do Ditch Assist App Android Ditch Assist Telas proprietárias na cabine, específicas de cada plataforma
Importação de arquivo de projeto Slope-IQ™, LandXML e os mesmos fluxos de importação do restante do app Ditch Assist Slope-IQ™, AGD, OptiSurface™, Ezigrade™, Topcon™ AGForm-3D™ e LandXML Fluxos de projeto específicos de cada plataforma; geralmente compatível com formatos civis comuns
Uso típico Trabalhos de saída de drenagem agrícola, limpeza de valas, bueiros, pequenas obras de terraplenagem, plataformas e taludes Drenagem agrícola, drenagem subterrânea, terraceamento, sistematização de terras e nivelamento Projetos de construção civil e terraplenagem em grande escala
Assinatura Nenhuma — compra única Nenhuma — compra única Varia conforme a plataforma

Comparando o DIG™ com kits de orientação 3D de menor custo como o FJD Trion G31? Os dois mostram a posição da caçamba em uma tela — então compare o software. O DIG executa o app completo do Ditch Assist em um tablet Android padrão: projeto de valas Slope-IQ™, levantamento de rota, perfis de máquina salvos, e os mesmos arquivos de projeto e modos usados em cada máquina Ditch Assist. Um único app para aprender, uma fonte RTK compartilhada com os kits para implementos, sem assinatura.

Trimble Earthworks, Leica iCON, Topcon 3D-MC, MOBA Xsite e FJD Trion G31 são citados apenas como exemplos de sistemas que os compradores também podem pesquisar. Citá-los não implica afiliação, endosso ou equivalência.

Além da drenagem agrícola

O mesmo kit serve para construção.

O DIG™ foi criado por gente de drenagem — e a mesma orientação da caçamba até a inclinação cobre o trabalho de terra ao redor. Se o serviço tem uma elevação alvo, o DIG™ a coloca na tela.

Valas

Valas de utilidades e serviços

Mantenha a profundidade na inclinação para água, esgoto e utilidades — sem ninguém dentro da vala com uma régua.

Fundações

Sapatas e porões

Escave até a elevação da especificação e pare antes de escavar demais — sem reaterro, sem recompactação, sem concreto extra.

Travessias

Bueiros e travessias de estrada

Defina as elevações de fundo nas duas pontas e corte a queda entre elas sem verificações repetidas.

Trechos longos

Tubulações e cabos

Faça o levantamento da rota, projete a queda com o Slope-IQ™ e escave trechos longos — curvas incluídas.

Preparação de terreno

Plataformas e cortes nivelados

Nivele áreas em uma elevação alvo com o mesmo app — plataformas, açudes e cortes planos.

Peça números

Faça o orçamento para sua máquina

Conte para nós a escavadeira ou retroescavadeira e o trabalho que você faz.

Pedir orçamento DIG™ →

Na cabine

O kit coloca a orientação de caçamba em tempo real no app Ditch Assist.

Depois que o DIG™ está instalado e calibrado, o operador pode usar o app para verificações rápidas de cota, áreas niveladas, projeto de valas com Slope-IQ™, superfícies LandXML, progresso do trabalho e retomada. O controle permanece na cabine, onde as decisões de escavação são tomadas.

Tela de orientação do modo Escavadeira do app Ditch Assist
A orientação de caçamba em tempo real mostra o alvo, a posição da caçamba, o perfil, o contexto do mapa, o progresso e a indicação de na cota na cabine.
Opções do modo Escavadeira do app Ditch Assist
O modo Escavadeira inclui cota rápida, área nivelada, levantamento/projeto Slope-IQ™, retomada e fluxos de trabalho de projeto civil LandXML.
Ver o modo Escavadeira → Vídeos de treinamento
Perguntas frequentes

Perguntas sobre o Ditch Assist DIG™.

Compatibilidade, perfis de máquina, entrada RTK e o que o DIG não automatiza.

Compatibilidade RTK

O DIG funciona com meu receptor RTK atual?

Sim. O DIG funciona com GPS RTK de praticamente qualquer fabricante que forneça dados de posição compatíveis. Se você ainda não tem RTK, um pacote GNSS Emlid acessível pode ser incluído no orçamento.

Orientação, não automação

O DIG automatiza a hidráulica da escavadeira, ou apenas orienta o operador?

O DIG é apenas orientação. Ele não automatiza a hidráulica da escavadeira. O operador mantém o controle total da máquina enquanto o app mostra a lâmina de corte em relação à cota em tempo real.

Perfis de máquina

Posso salvar mais de um perfil de máquina?

Sim. O DIG pode salvar até 10 perfis de máquina calibrados, para que o kit possa se mover entre escavadeiras e retroescavadeiras preparadas sem inserir as medidas novamente.

Tamanho da máquina

O DIG funciona no tamanho da minha máquina?

O DIG é usado em escavadeiras de grande porte, miniescavadeiras, escavadeiras de rodas, escavadeiras de longo alcance e retroescavadeiras. As máquinas de longo alcance geralmente são compatíveis, mas podem precisar de extensões de cabo de sensor CAN.

Controle de máquina civil

Qual é a diferença entre o DIG e um sistema completo de controle de máquina civil?

O DIG é um produto de orientação RTK de caçamba mais simples, criado para os fluxos de trabalho do Ditch Assist. Não é um substituto equivalente às plataformas completas de controle de máquina civil, como Trimble Earthworks, Leica iCON, Topcon 3D-MC ou MOBA Xsite, que normalmente incluem automação hidráulica e fluxos de projeto civil mais amplos.

Assinatura

Preciso de assinatura para usar o DIG?

Não. O DIG é uma compra de hardware única, sem assinatura de app e sem ativação por modo.

Usar os dois kits

Posso usar o DIG para o trabalho de escavadeira e um kit de implemento Ditch Assist ao mesmo tempo?

Sim. O DIG e os kits de implemento Ditch Assist são hardwares separados que podem funcionar em máquinas diferentes ao mesmo tempo, compartilhando uma única estação base RTK.

FJD G31

Como o DIG™ se compara ao FJD Trion G31?

O FJD Trion G31 é um sistema de orientação 3D para escavadeira com sua própria tela na cabine. O DIG™ segue outro caminho: executa o app completo do Ditch Assist em um tablet Android padrão — projeto Slope-IQ™, levantamento de rota, perfis de máquina salvos — e compartilha um único app e uma única fonte RTK com os kits para implementos do Ditch Assist. Avalie a tela, o fluxo de projeto, a flexibilidade RTK e o custo total em todas as suas máquinas.

Garantia

Qual garantia acompanha o DIG?

Uma garantia de tecnologia de um ano — qualquer componente defeituoso que falhe em uso normal é reparado ou substituído. Após o período de garantia, nosso programa de substituição fora de garantia oferece módulos, sensores e outros componentes novos com desconto significativo.

Experimente ao vivo

Veja o app que controla este kit.

O hardware funciona com o mesmo app Ditch Assist que voce pode experimentar agora no seu navegador — sem login, sem instalacao, sem hardware necessario.
